Existe en el mercado la placa LCD Keypad Shield.
Es bastante cómoda de programar con pocas lineas tenemos
- LCD 16x2
- 7 pulsadores. Uno de ellos Reset.
Utiliza las lineas:
- D4, D5, D6, D7, D8, D9
- RST
- VCC y GND.
Problemas.
De las dos placas que he probado,
- Una de ella tenia mal el potenciómetro de contraste.
- A las dos le faltabas la resistencia R1 de 1K y el led PWR.
- Las resistencias para los pulsadores no son de muy buena calidad y
he tenido que medir la tensión que entregaban para poder determinar el
valor que debía de medir el conversor.

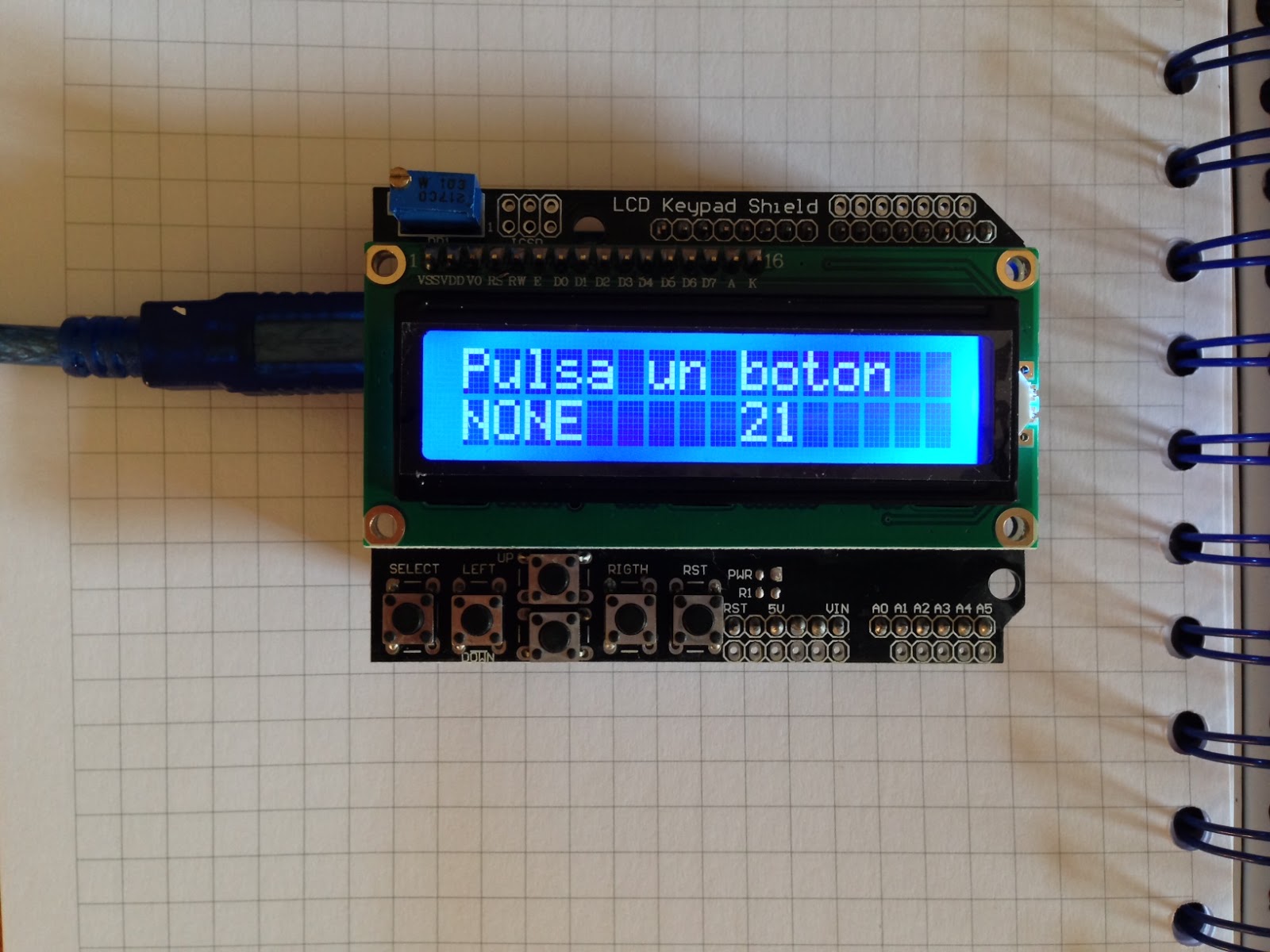

En código siguiente muestra el tiempo que lleva funcionando el arduino y la tecla que pulsamos.
#include <LiquidCrystal.h>
#include <Wire.h>
/*******************************************************
Este programa se utiliza para controlar el LCD Shield
********************************************************/
// seleccionar los pines usados por el lcd
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
// define los valores utilizados por el panel y los botones.
int lcd_key = 0;
int adc_key_in = 0;
#define btnRIGHT 0
#define btnUP 1
#define btnDOWN 2
#define btnLEFT 3
#define btnSELECT 4
#define btnNONE 5
// leer los botones
int read_LCD_buttons()
{
adc_key_in = analogRead(0); // leer el valor leido en el puerto A0
if (adc_key_in > 1000) return btnNONE; //valor cuando no esta pulsado ningun boton
// For V1.1 us this threshold
if (adc_key_in < 50) return btnRIGHT;
if (adc_key_in < 250) return btnUP;
if (adc_key_in < 450) return btnDOWN;
if (adc_key_in < 600) return btnLEFT;
if (adc_key_in < 850) return btnSELECT;
return btnNONE; // cuando falla, ira a ninguno.
}
void setup()
{
Serial.begin(9600);
lcd.begin(16, 2); // Definir el lcd
lcd.setCursor(0,0);
lcd.print("Pulsa un boton");
}
void loop()
{
lcd.setCursor(9,1); // posiciona el cursor para indicar el tiempo
lcd.print(millis()/1000); // Muestra los segundos desde el comienzo
lcd.setCursor(0,1); // posiciona el cursor en la segunda linea.
lcd_key = read_LCD_buttons(); // lee los botones
switch (lcd_key) // dependiendo del boton pulsado hara una accion
{
case btnRIGHT:
{
lcd.print("RIGHT ");
Serial.println("RIGHT");
delay(300);
break;
}
case btnLEFT:
{
lcd.print("LEFT ");
Serial.println("LEFT ");
delay(300);
break;
}
case btnUP:
{
lcd.print("UP ");
Serial.println("UP ");
delay(300);
break;
}
case btnDOWN:
{
lcd.print("DOWN ");
Serial.println("DOWN ");
delay(300);
break;
}
case btnSELECT:
{
lcd.print("SELECT");
Serial.println("SELECT");
delay(300);
break;
}
case btnNONE:
{
lcd.print("NONE ");
delay(300);
break;
}
}
}
